計量システムDI対応
データの保存と封印について
- ① データの保存について
- 設定値変更履歴 ・ 風袋質量設定値変更履歴はPLCのCPUに内蔵するSRAMカセットに10年分以上収集します。
SRAMは不揮発性で書き込み上限回数は10の10~15乗回です。
また理論上の寿命は1秒に1回書き込みしたとして、3000万年~3億年とされておりますので非常に信頼性が高くデータが失われる心配はございません。
尚、PLCのCPUとPCをLAN接続することにより、収集したデータを読み出してPCに保存できます。
測定値と統計データは、 PLCのCPUに内蔵するSDカードに収集します。
収集できるデータは約10年分の容量がありますが、SDカードが劣化するため5年毎に新しいSDカードに
更新する必要があります。
IQ・OQ完了時の時間値を記憶してタッチパネルの起動時画面に、5年毎にメッセージを表示します。
メッセージが表示されたら弊社までご連絡ください。
各装置の統計データは、 改ざんできないタッチパネルのスクリーンショットを超高精度4列静止測定式
計量システムに搭載するレーザープリンタで印刷できます。 - ② 外部から装置への侵入を防ぐ対策
- 制御盤を開けなくても触れることが出来るLANケーブルを封印します。
荷重計量器のLANケーブルには外部からアクセスしたことが分かるよう封印テープで封印します。

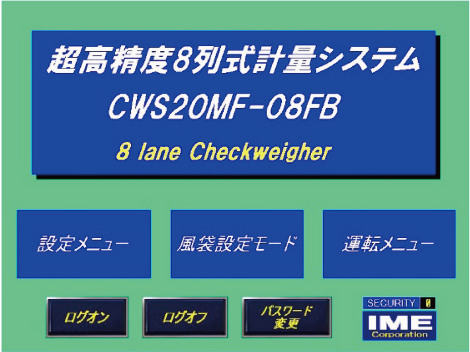

超高精度8列静止測定式計量システムDI対応
３階層のログインシステムを搭載
階層１はオペレータレベルです。
※風袋設定モードと運転メニューを操作できます。
階層２は現場責任者レベルです。
※風袋設定モードと運転メニューおよび設定メニューを
操作できます。
時計は設定できません。
階層３は管理部門の管理者レベルです。
※時計データのみ設定できます。
その他設定値は設定できません。

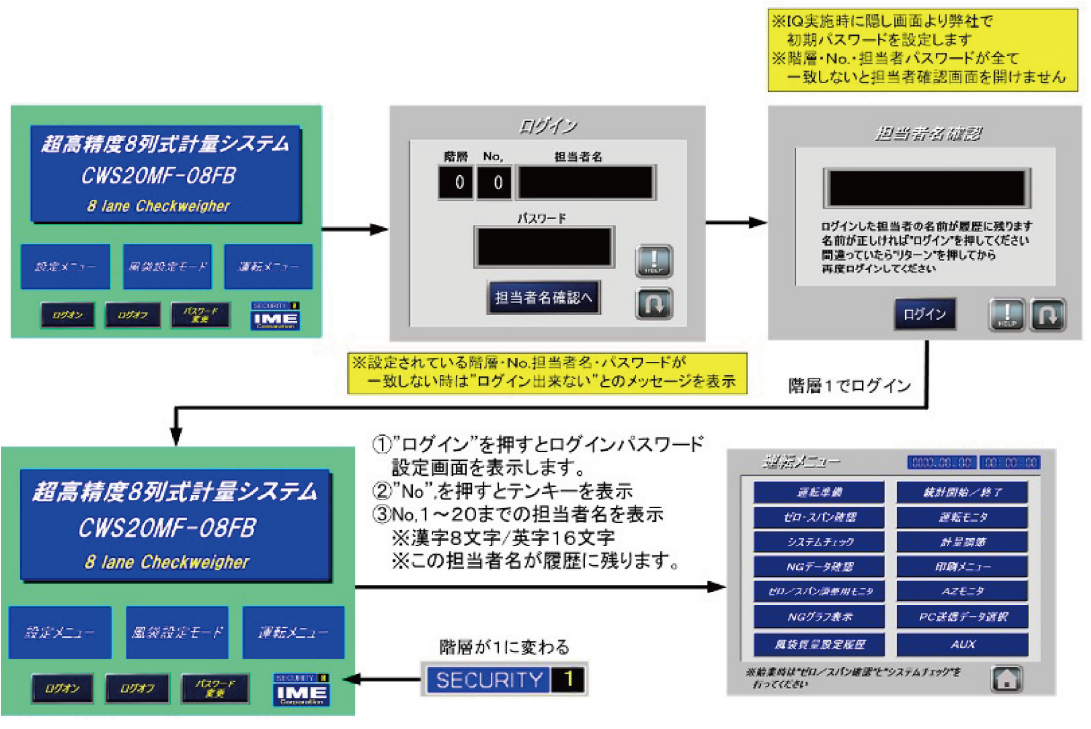

階層１ログイン（オペレータレベル）
※画面はご参考です
ログインしなければ操作できません。
階層１はオペレータレベルのため運転メニューと風袋設定モードを操作できます。

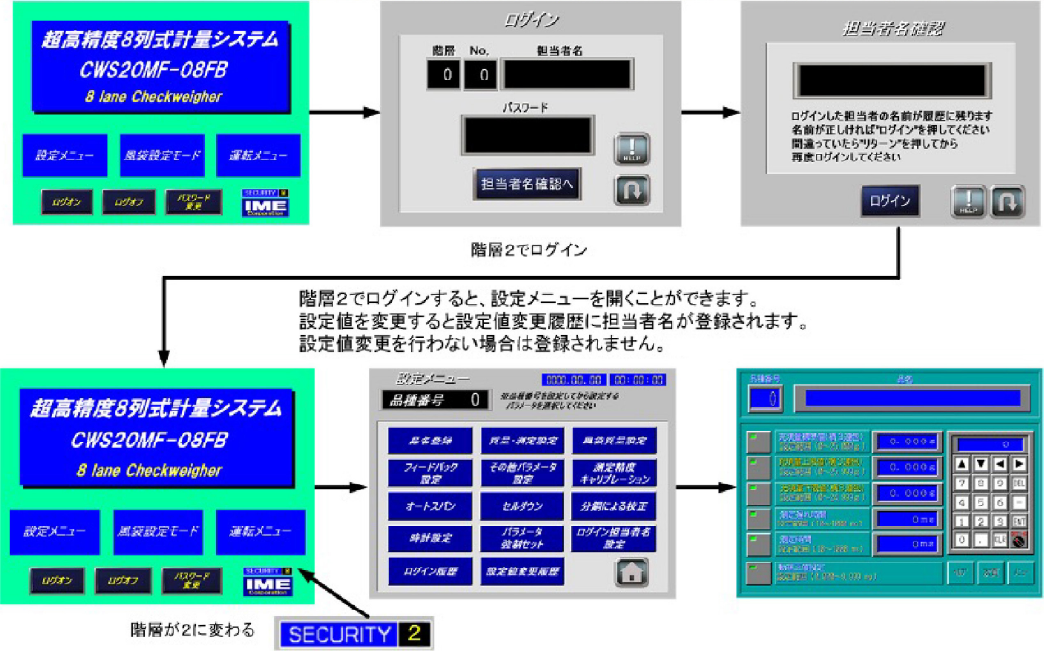

階層２ログイン（現場責任者レベル）
※画面はご参考です
風袋設定モードと運転メニューおよび設定メニューを操作できます。 ※時計は設定できません。

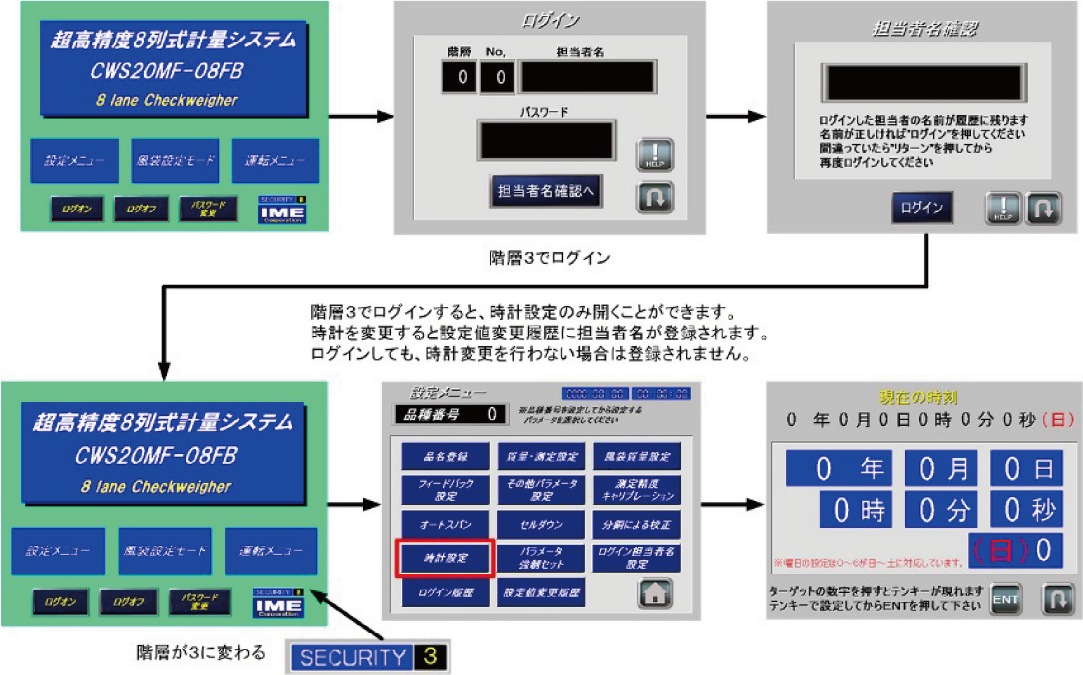

階層３ログイン（管理者レベル）
※画面はご参考です
時計以外は設定できません。

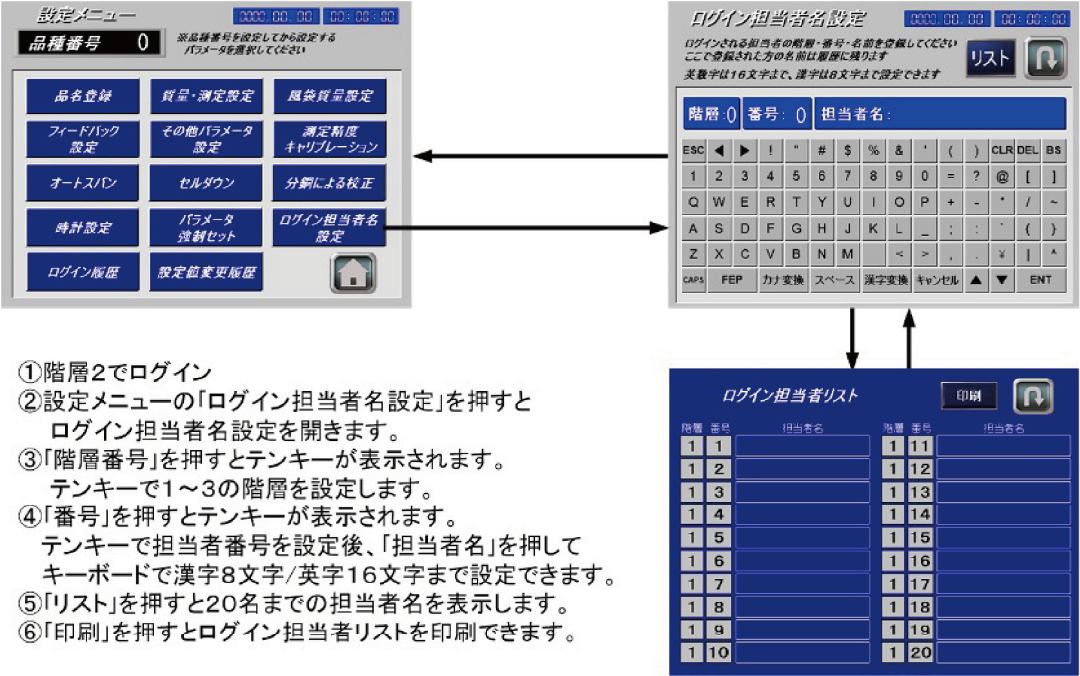

ログイン時の担当者名設定 階層２でログイン後に設定可能
※画面はご参考です

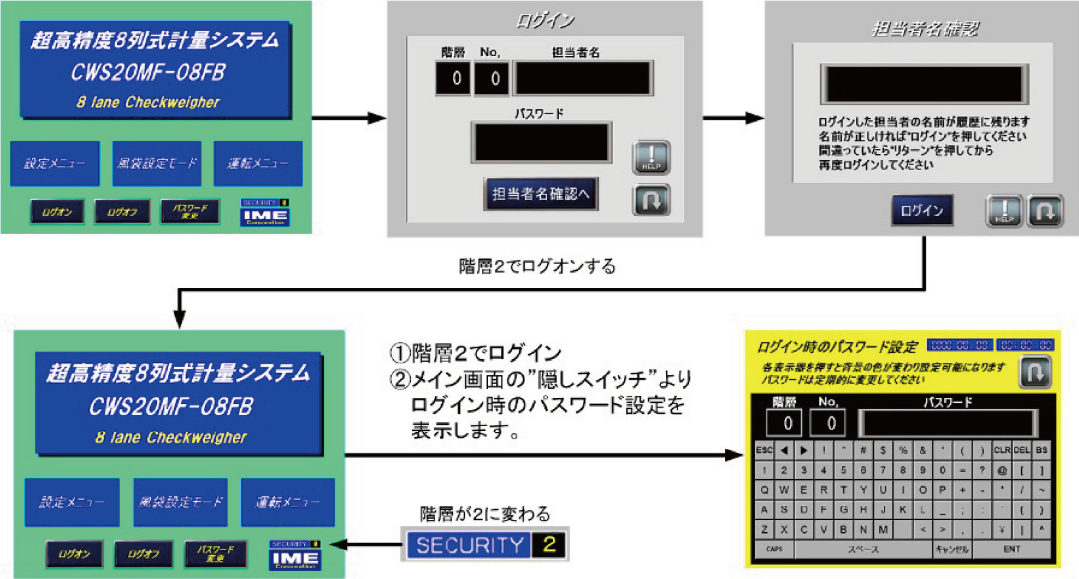

パスワード設定
※画面はご参考です
①パスワードを変更する時は、階層２でログインします。
②一定時間操作しないとログアウトします。 ※ログアウトまでの時間は５分～１時間の間で設定できます。

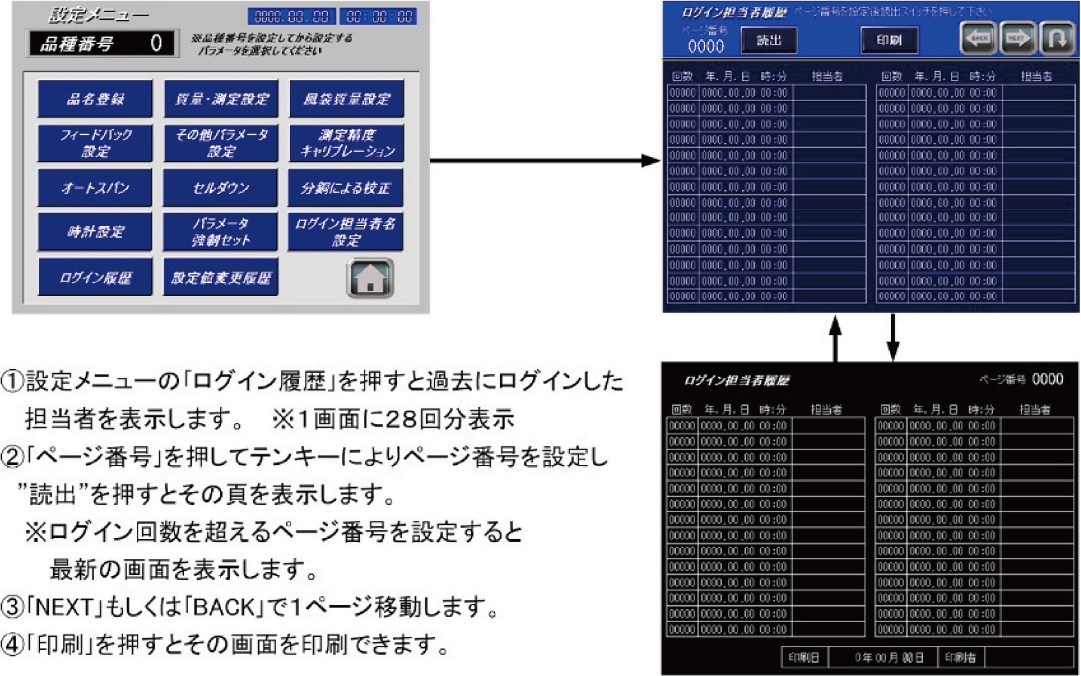

ログイン履歴表示および印刷 階層２でログイン
※画面はご参考です

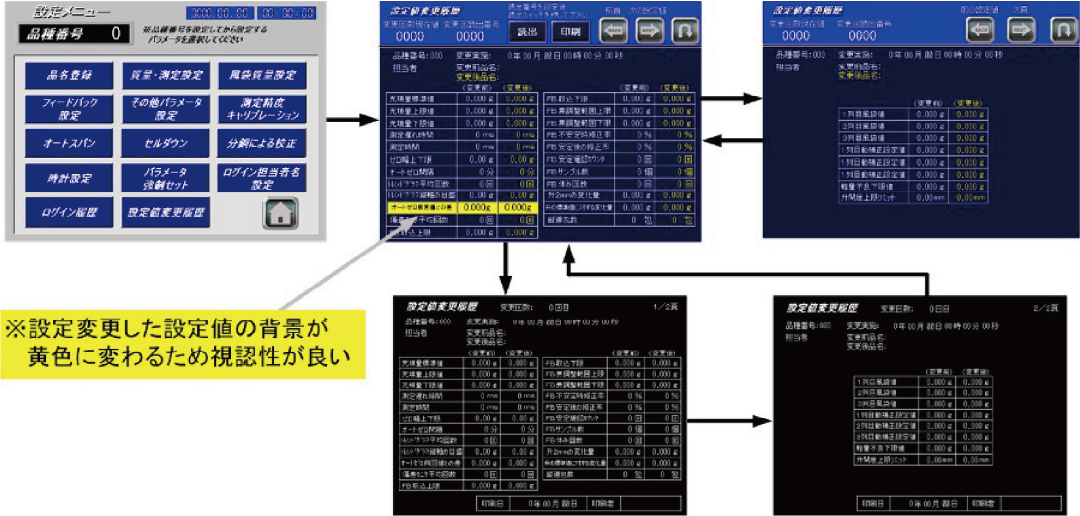

設定値変更履歴表示および印刷 階層２でログイン
※画面はご参考です
※設定メニューの｢設定値変更履歴｣を押すと過去に設定変更した｢設定前と設定後｣の設定値履歴を表示します。
｢変更回数読出｣を押してテンキーにより読出回数を設定し｢読出｣スイッチを押すと設定した回数の頁を表示設定回数を超える回数を設定すると最新の設定頁を表示します。

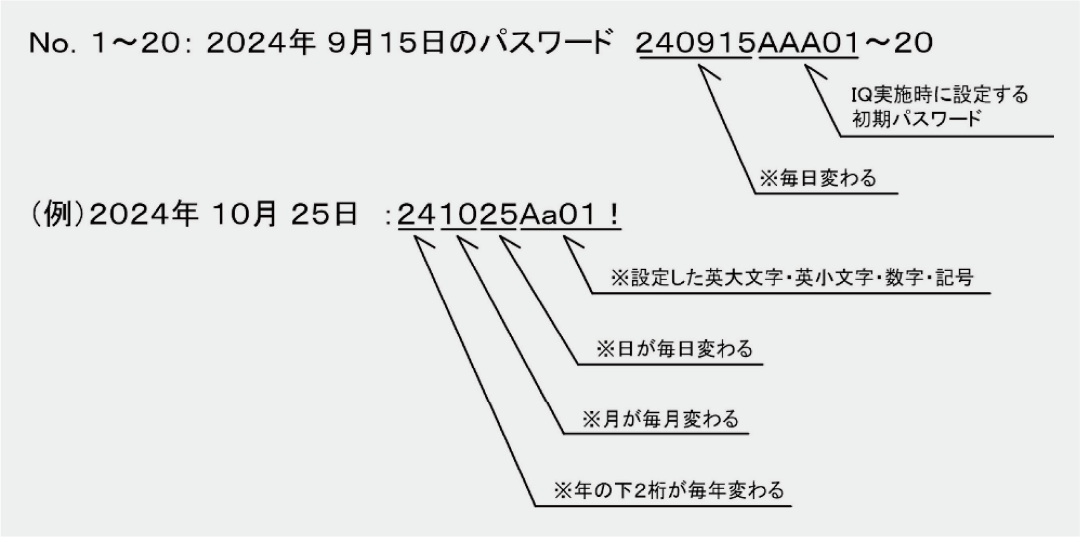

パスワード自動変更
※画面はご参考です
※この自動変更を行うか、行わないかは、ご相談の上決定します。
※以下のとおりパスワードが毎日自動変更します。

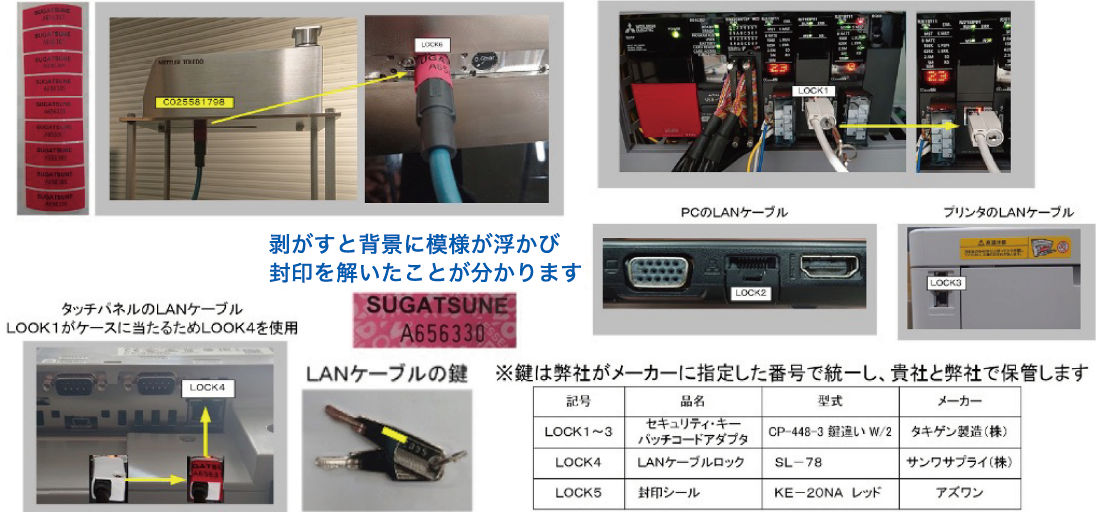

ＬＡＮケーブル封印
※画面はご参考です
※フォースバランスにシリアル番号を記載したステッカーを張り、FAT検査書にシリアル番号を記載します。
外からアクセスできるPC・プリンタおよびPLCのLANケーブルを封印します。

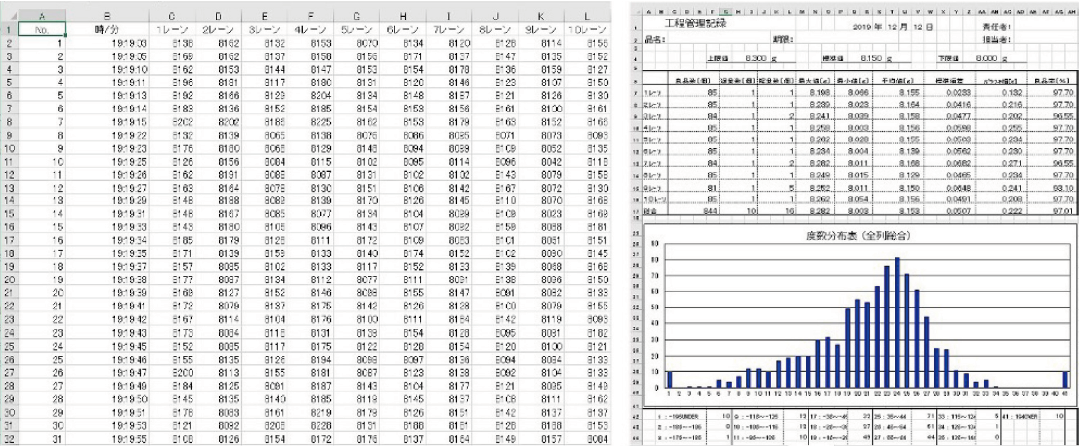

全測定値と工程管理記録 制御盤内のPCに収集
※Excel Bookに全測定値と工程管理記録を収集します。
また、PC故障時のバックアップを行うため、PLCのSDカードに２年分以上データを収集します。
※Excelのデータは改ざんできるため統計終了時、シームレスにPDFデータに変換します。
