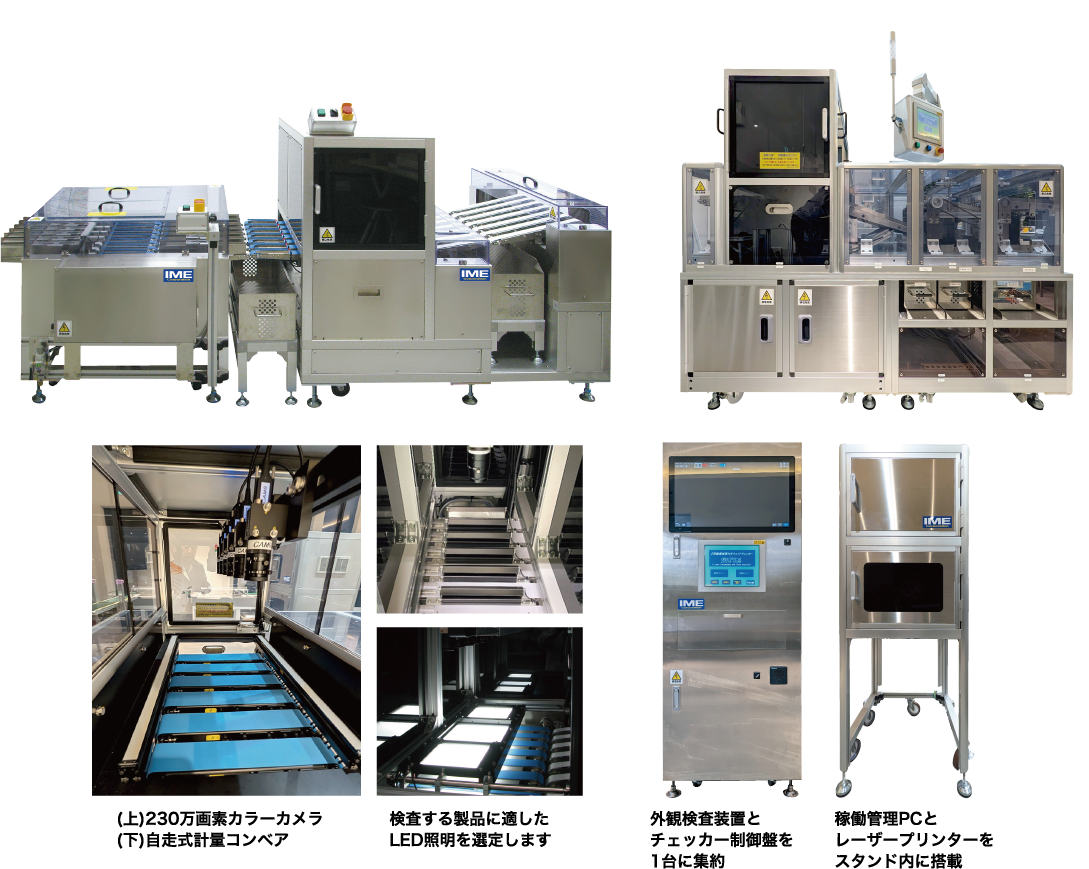

多列外観検査装置・多列自走式ウェイトチェッカー

弊社の自走式ウェイトチェッカーのノウハウにより、自走式外観検査装置を開発しました。
自走式ウェイトチェッカーの計量部の上に、外観検査装置を搭載できるメーカーは弊社だけです。

多列外観検査装置・多列自走式ウェイトチェッカー

検証データ

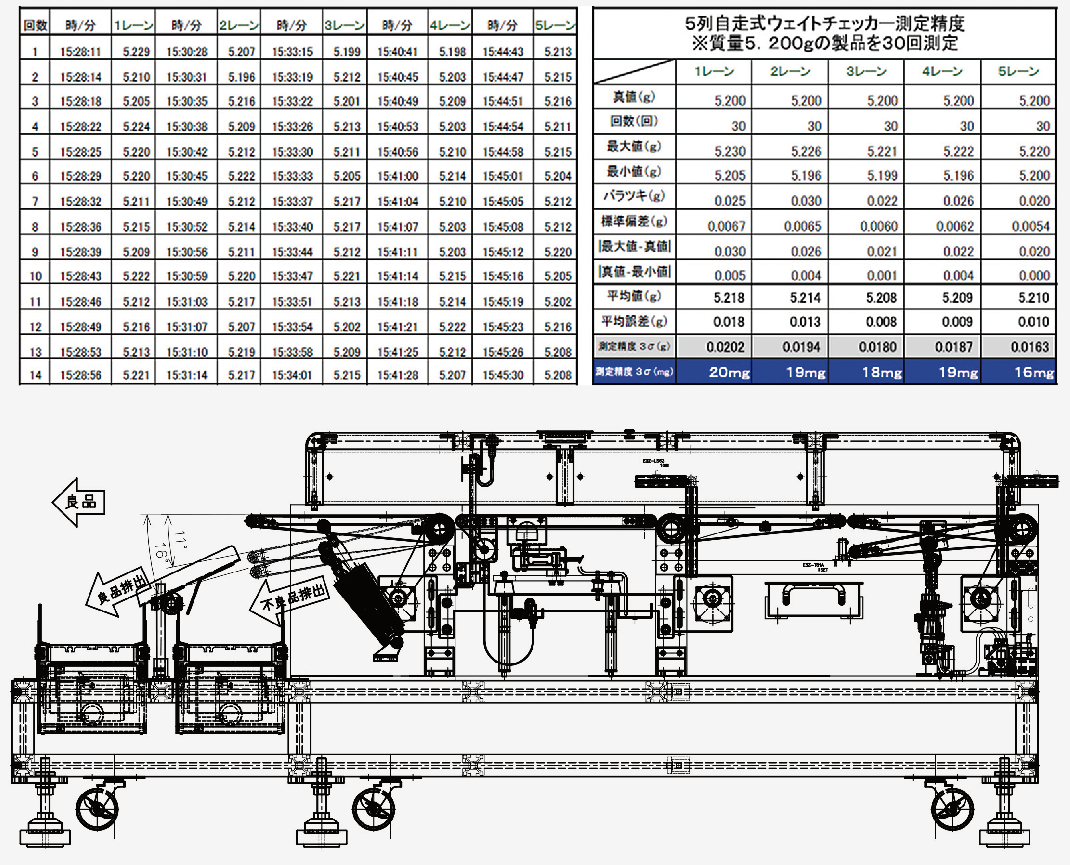

５列⾃⾛式ウェイトチェッカー 実測精度検証 測定速度100個毎分

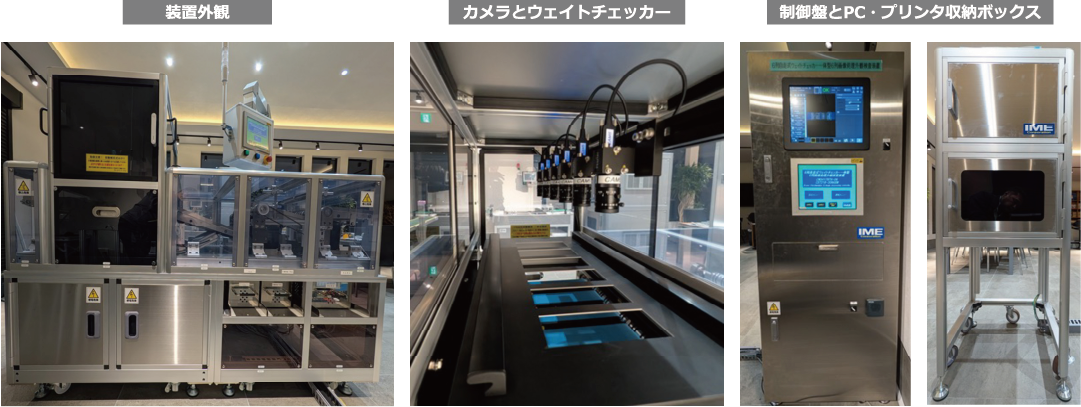

写真は7列自走式チェッカーと、７列自走式外観検査装置を連結したものです。通常の外観検査装置は、包装ライン機の搬送コンベヤ上にカメラを搭載し検査を行いますが、弊社は自走式チェッカーの技術を使い、良品/不良品選別装置付きの、自走式外観検査装置を製作しました。

この自走式装置は、単体の充填包装機に連結できますので、充填包装機単体で製造されているお客様が、スティック充填包装⇒質量測定⇒外観検査⇒集積⇒大袋包装までライン構成を行われる時にご採用いただきました。

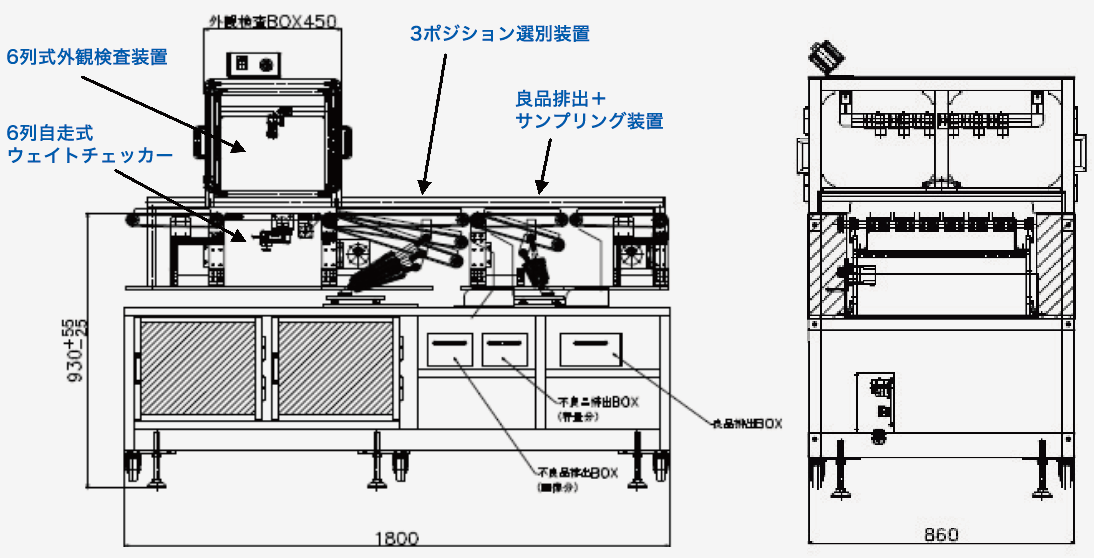

外観検査装置付き自走式ウェイトチェッカー

弊社は不良品選別後に集積装置まで搬送する搬送コンベヤを製作できます。
集積装置へ全列揃った良品のみを搬送する場合、チェッカーの選別装置の後ろに良品排出装置を搭載します。

これにより、集積まで製品を搬送するコンベヤは不要となり、ライン全長が短くなりチェッカー制御盤と
外観検査装置制御盤を1台に集約できるため大幅なコストダウンができます。
良品/不良品選別装置は、2段シリンダを搭載し3ポジションの選別を行います。
（上段：良品移行　中段：チェッカー不良品排出　下段：外観検査不良品排出）
※チェッカー不良品および外観検査不良品の排出をセンサで検出し、不良品排出ミス発生時は装置を
停止します。

※列間ピッチは最小幅56mmです。
幅23mmのスティック製品の包材幅と同じですので
製品を充填包装機から直線的に流すことができます。
これにより製品搬送時の詰まりの原因が解消されます。

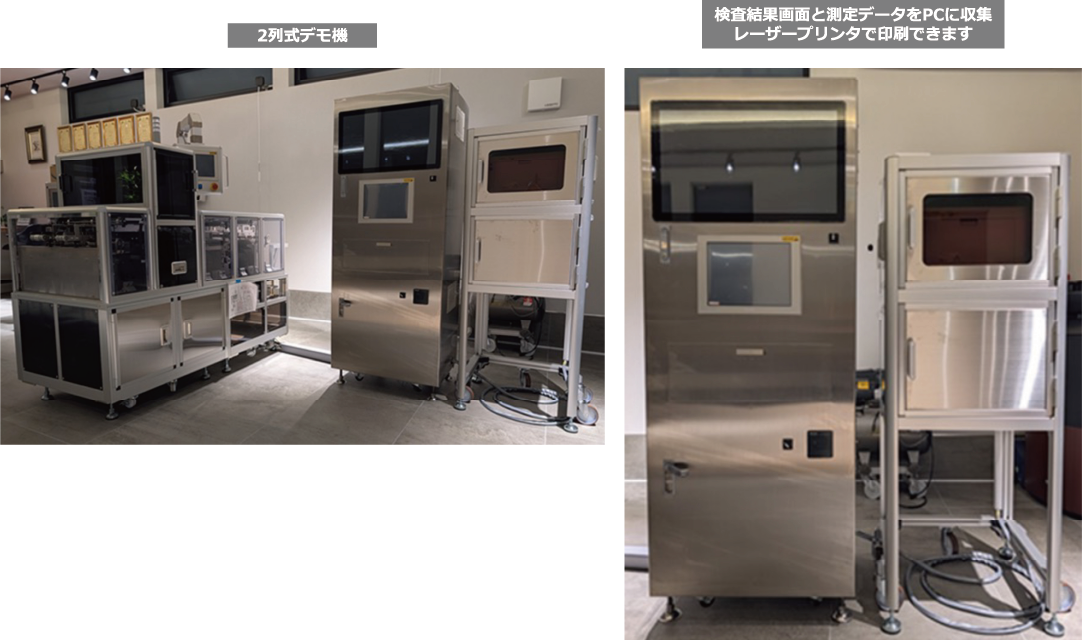

2列画像処理外観検査装置付き2列自走式ウェイトチェッカーのデモ機です。
お客様の製品サンプルを、実機に流して検査精度および測定精度を確認いたします。

前頁の外観検査装置付き自走式ウェイトチェッカーデモ機を弊社のショールームに展示しております。
展示用の装置は以下の寸法の製品を流してテストすることができます。

① 幅27mmまでのスティック製品
② 幅70mmまでの4包シール製品および3方シール製品（単包～3連包）
※長さは40mm～180mmまでご対応いたします。

また、粉体包装品・液体包装品・捺印・錠剤PTP包装の外観検査テスト装置がございますのでデモ機で流せない製品を検査できます。

その他弊社の装置を常時展示しておりますので大変お手数ですが、弊社をご訪問いただければ幸甚です。
