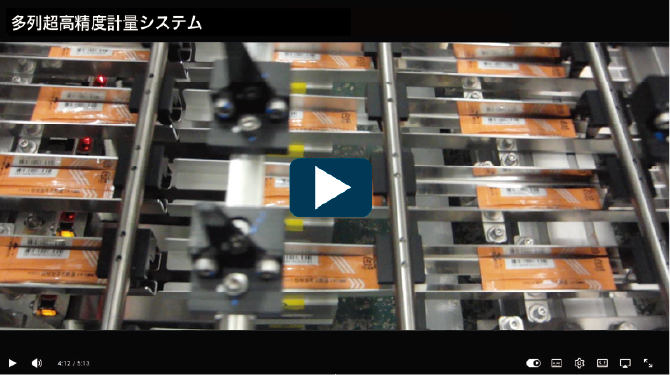

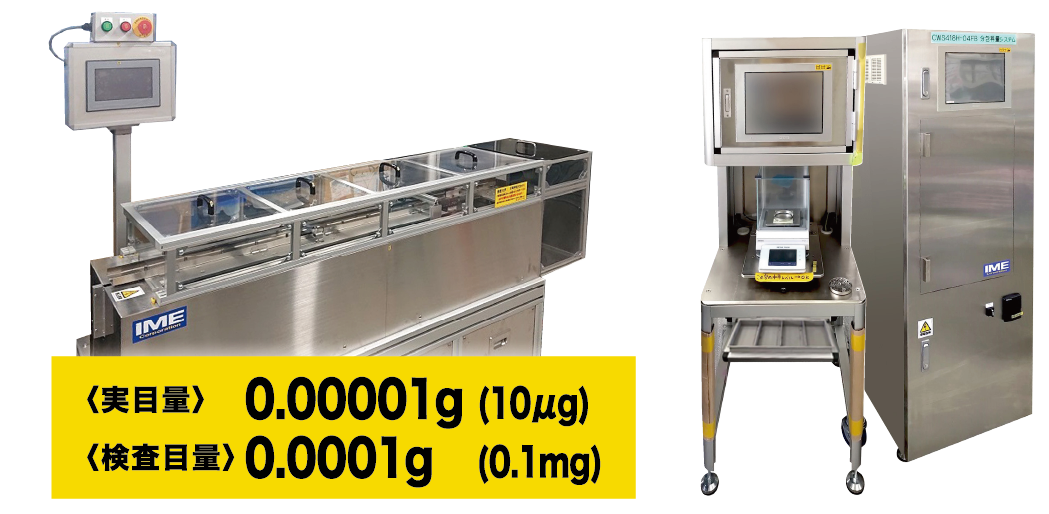

多列超高精度静止測定式計量システム

内容量１ｇ以内の４包シール包装品、３包シール包装品・スティック包装品を計量する
お客様のご要望にお応えし目量０.１ｍｇの多列式自動はかりを開発しました。
テスト機の測定精度は、総質量約１ｇの製品を１００個毎分において±１ｍｇ以内で計量します。

［ 機 能 ］

●全列全測定値収集　●稼働管理データ収集・風袋測定　●風袋設定値書換　●風袋測定値収集　●DI対応

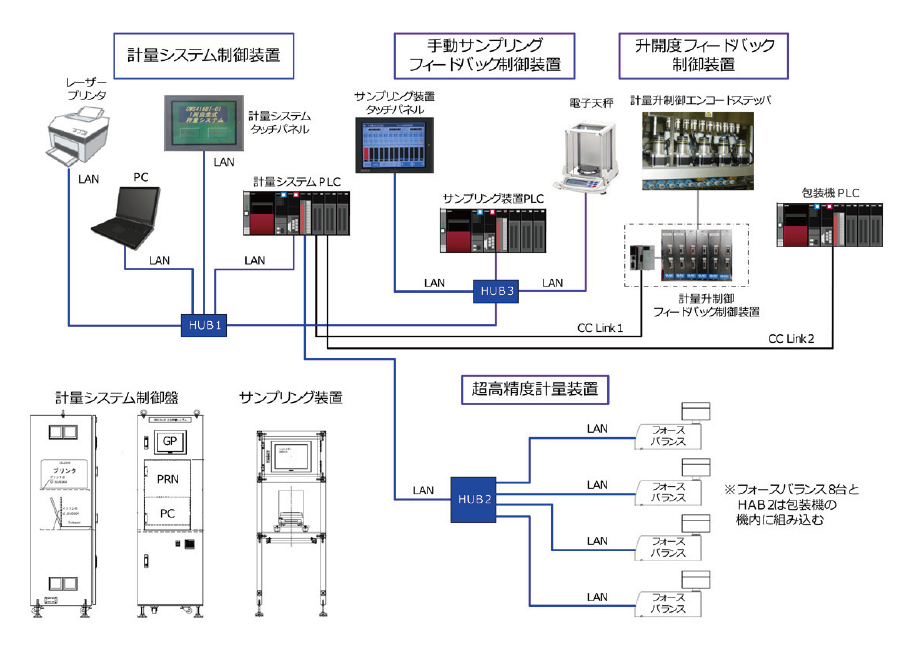

超高精度型システム図
〈 升開度フィードバック制御装置・手動サンプリングフィードバック制御装置搭載 〉

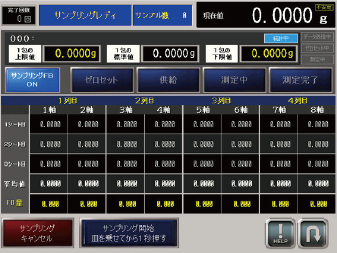

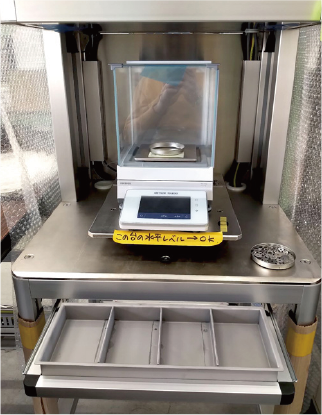

目量0.1mg サンプリングフィードバック制御装置

• ■メトラー・トレド製、目量0.1mgもしくは1mgの電子天秤を搭載し、内容量を
  サンプリング測定し充填包装機に搭載されたエンコードステッパにより
  計量角盤の升開度を１パルスにつき1.25μｍで開閉します。
  ※計量升の開度1mmにつき、800パルスです。
• ■サンプリングログ（履歴データ）は最大100回分収集しサンプリングログを
  計量システムに搭載されたパソコン内のExcel Sheetへ送信し収集します。
• ■サンプリングログを計量システムに搭載されたプリンタで印刷できます。
  （改ざんできない画面ハードコピーです）
• ■計量システムの電源に連動して装置電源をリモートでON/OFFします。
• ■計量システムの品種設定値（充填量標準値・管理幅等）に連動して自動設定します。

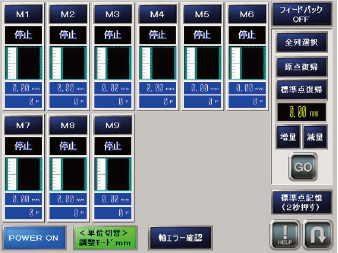

升開度制御システム SFCR2制御装置

• ■ステッピングモーターにエンコーダを取り付けてオープンループのステッピングモーターをクローズドループとし、升の現在位置を
  把握し、サーボモーターと同様の動作を行います
• ■電源断時も現在位置を記憶しており、電源を再投入しても原点復帰を行う必要はありません。
• ■弊社の升開度制御装置はアブソリュートサーボシステムと同様の機能です。
• ■コントローラは32ビットマイコンで、エンコードステッパを制御する専用基板ですので、サーボモーターで制御する装置と比較して
  安価です。
• ■内部のデバイスを更新しても、外形寸法、コネクタの仕様変更を行いませんので、今後も古いコントローラに新型のコントローラを
  使うことができます。

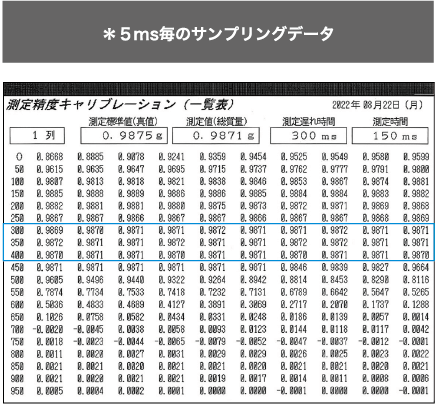

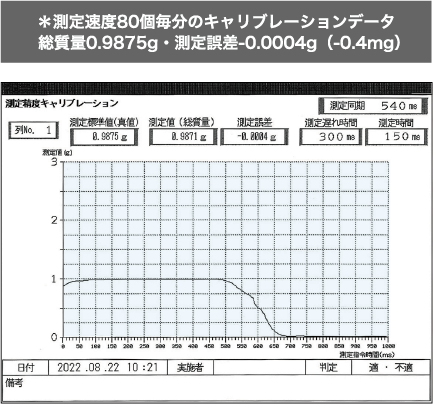

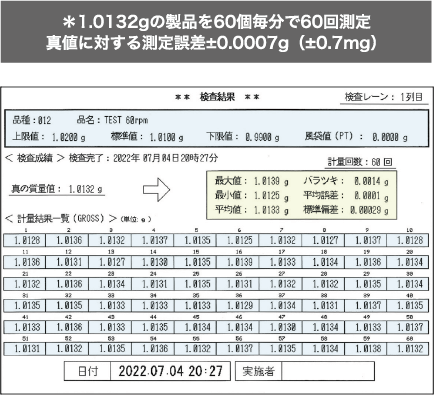

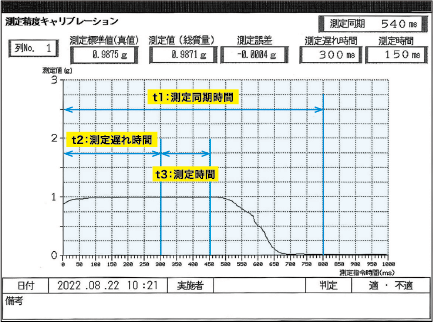

テスト機の検証データ

電子天秤で測定した製品をテスト機で手流し搬送し実測精度を検証しました

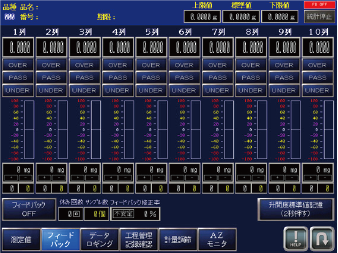

10列超高精度静止測定式ウェイトチェッカー
総質量6gの製品を100個毎分で静止測定中
実測精度3α5mg以内

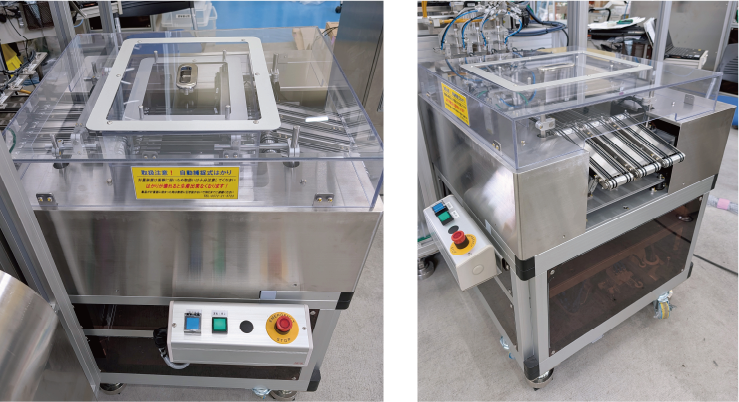

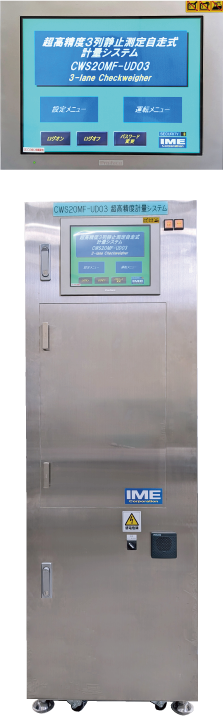

多列式超高精度静止測定自走式計量システム

• ■超高精度計量をご要望されるお客様からのご依頼で開発した、
  ３列超高精度計量システムです。
• ■この計量装置は、包装機から搬送される縦３連包３列の４方シール製品を、
  丸ベルトで搬送後、計量装置がサーボモーターで上下動し、3α3mg以内で計量します。
• ■この装置には風袋計量モードとサンプリングモードがあり、
  風袋計量時とサンプリング時は単包のため3α1mg以内で計量します。
• ■また、お客様ご要望どおりの稼働管理システムを搭載し、
  全測定値・風袋サンプリングログデータ・サンプリングログデータをExcelに収集します。

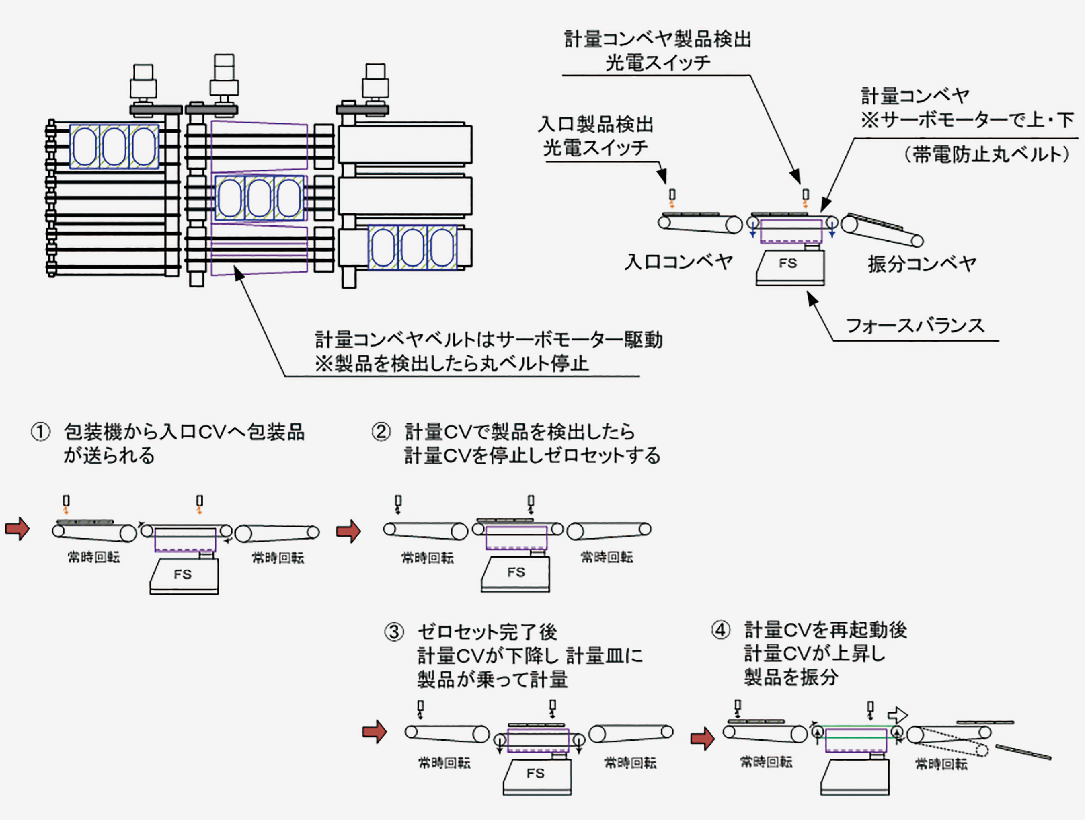

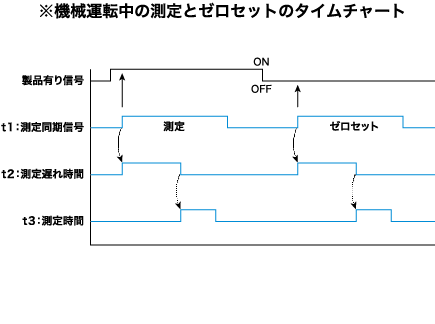

3列超高精度静止測定自走式 計量手順
